產品簡介

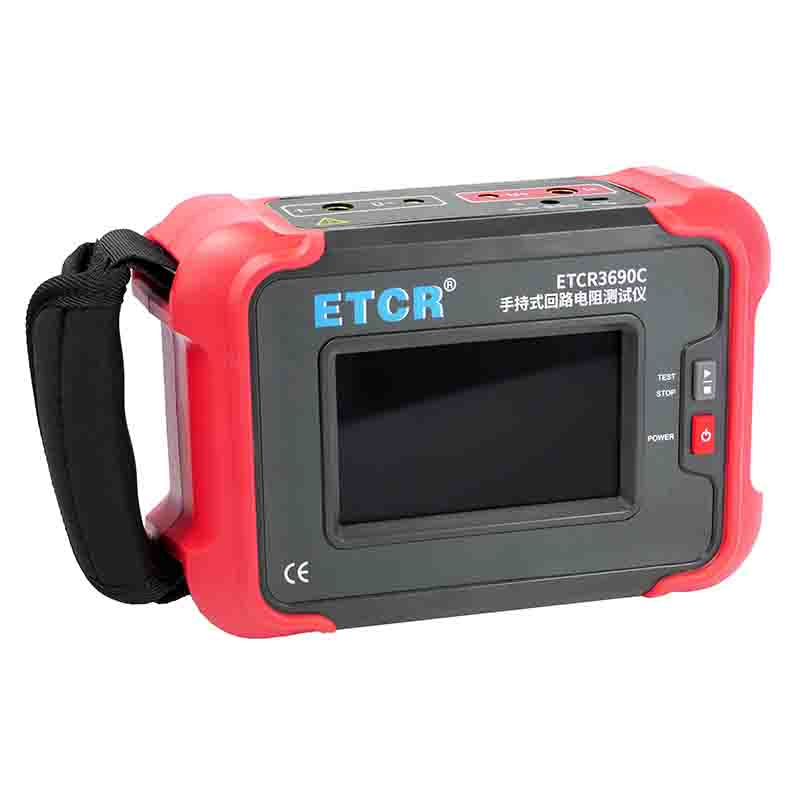

ETCR3690C手持式回路電阻測試儀又名接觸電阻測試儀，儀表采用微處理機技術，精密四線法測試，準確可靠。用于高壓開關、斷路器、繼電器金屬觸點等微小電阻的測量。儀表體積小重量輕，配有大容量電鋰電池組，一次充電可進行500次測量。特別適合在戶外工地使用。廣泛應用于是發電、輸電、變電、建筑質檢站、監理公司、建筑施工單位、防雷公司、電力部門、船舶機車廠等工礦企業。

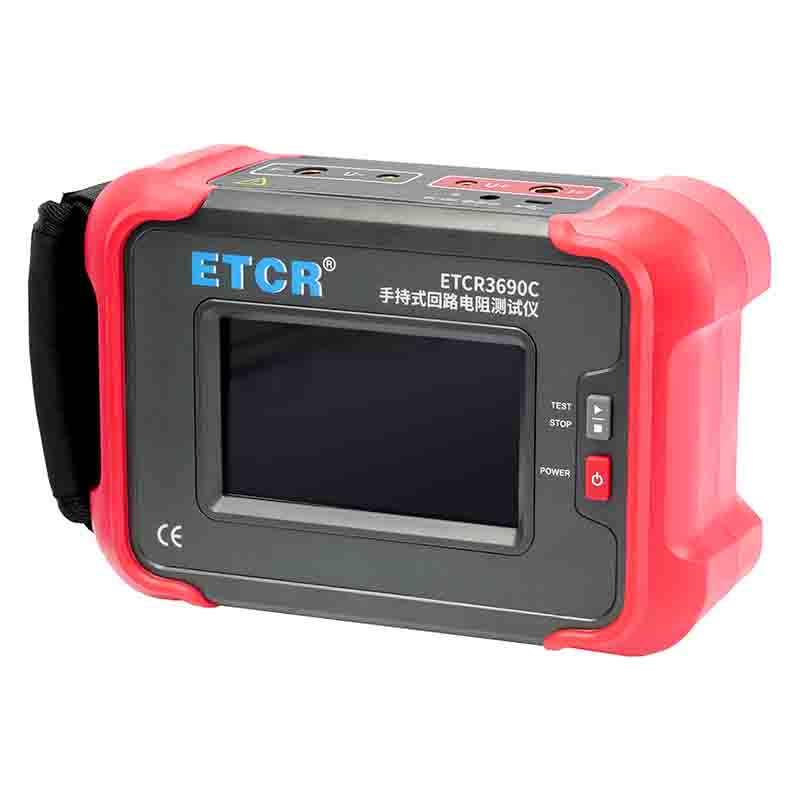

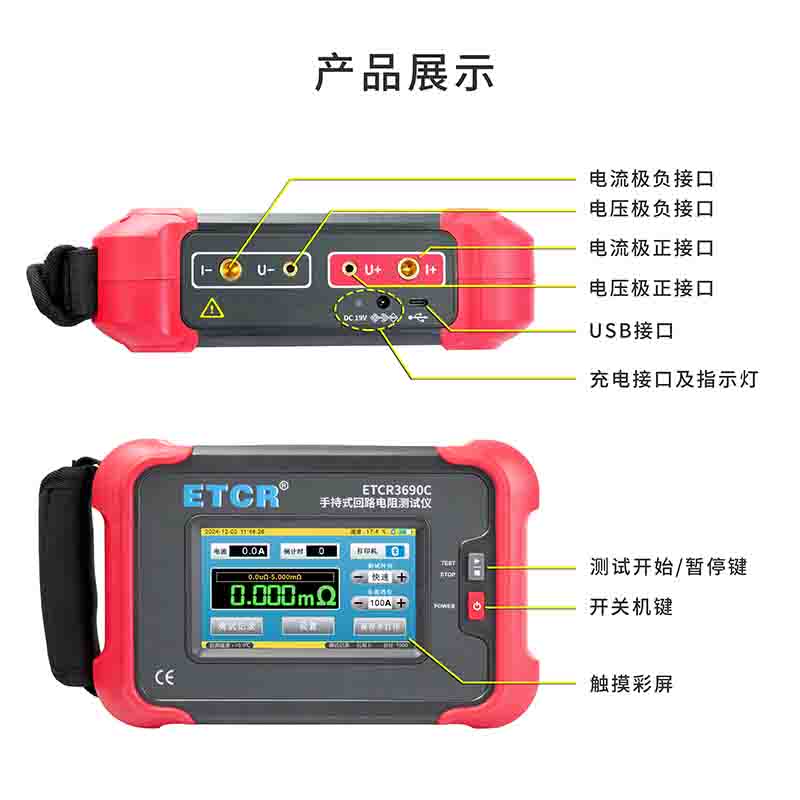

ETCR3690C手持式回路電阻測試儀根據人體工程學原理設計，手感舒適，特殊設計的機體結構具有絕緣、封閉，防漏電、防風沙，減震防護等功能。儀表采用高亮度5寸觸摸彩屏，操作簡易快速功能直達，字符清晰明亮，中英文顯示界面。儀表有多檔測試電流可選，儀表顯示當前檔位的測試范圍，用戶可自行選擇電流檔位及測試時間，滿足用戶不同場合的要求。

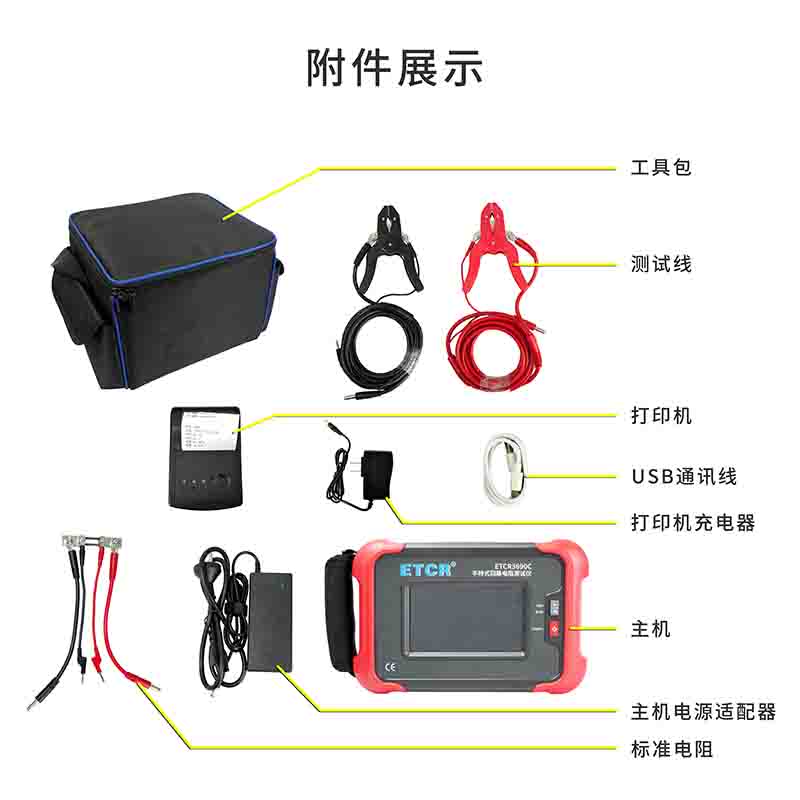

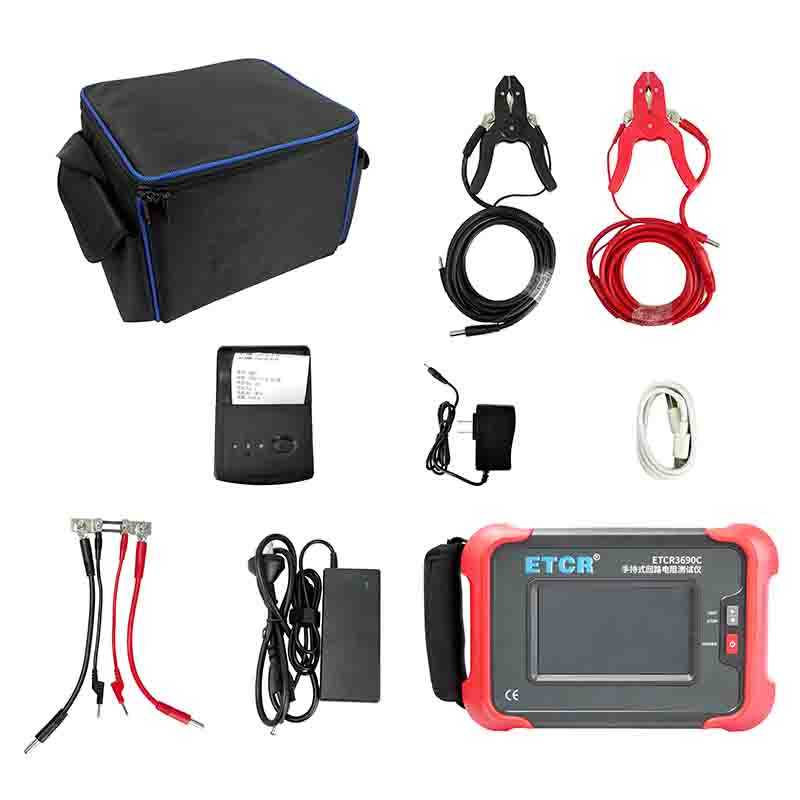

ETCR3690C手持式回路電阻測試儀由主機、監控軟件、測試線、電源適配器、USB通訊線等組成。儀表可存儲測試1000組數據，用戶可通過藍牙通訊讀取數據記錄，也可通過USB接口及上位機軟件將數據記錄上傳電腦，進行歷史數據讀取、查閱、保存等功能。其中C型配置熱敏式打印機，可在現場打印測試結果。
技術參數
1.測量范圍及精度
| 電流檔位 | 測量范圍 | 測量準確度 |
| 10A | 100.0uΩ～80.000mΩ | ±5% |
| 20A | 100.0uΩ～40.000mΩ | ±5% |
| 30A | 100.0uΩ～26.000mΩ | ±3% |
| 40A | 100.0uΩ～20.000mΩ | ±3% |
| 50A | 100.0uΩ～10.000mΩ | ±0.5%±0.4uΩ |
| 60A | 80.0uΩ～9.000mΩ | ±0.5%±0.4uΩ |
| 70A | 60.0uΩ～8.000mΩ | ±0.5%±0.4uΩ |
| 80A | 40.0uΩ～7.000mΩ | ±0.5%±0.3uΩ |
| 90A | 20.0uΩ～6.000mΩ | ±0.5%±0.3uΩ |
| 100A | 0.0uΩ～5.000mΩ | ±0.5%±0.2uΩ |
2.一般規格
| 規格名稱 | 規格參數 |

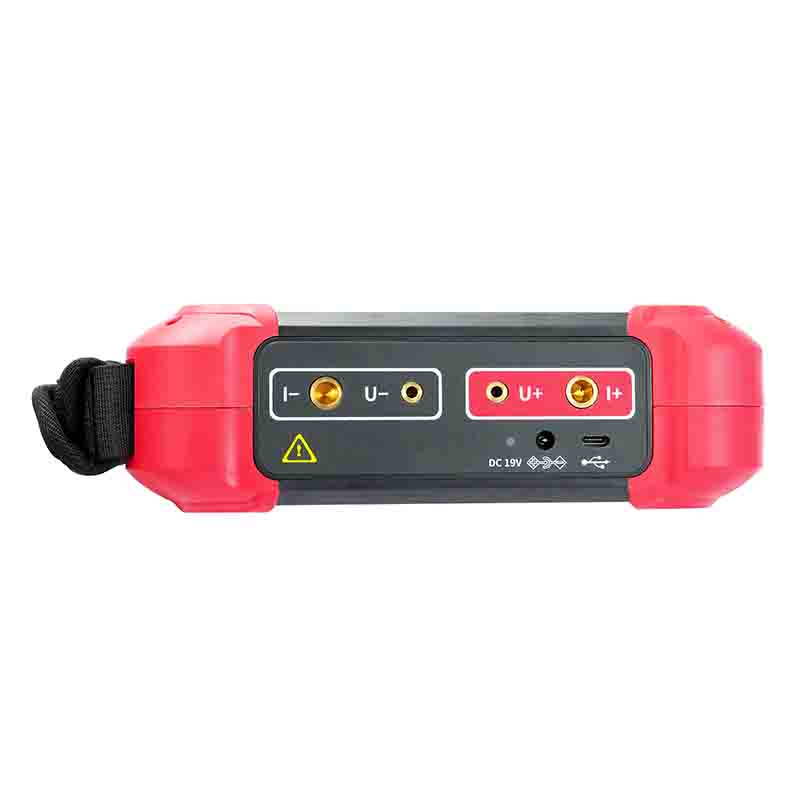

| 測試方式 | 精密四線法，2路A/D同時檢測 |
| 電 源 | DC 7.4V 2600mAh 鋰電池 |
| 測量范圍 | 3690：0.0uΩ～10.000mΩ 3690C：0.0uΩ～80.000mΩ |
| 最小分辨率 | 0.1uΩ |
| 輸出電壓 | 約3.7V |
| 測試電流（DC） | 3690：50A、100A（2檔） 3690C：10A、20A、30A、40A、50A、60A、70A、80A、90A、100A （10檔） |
| 測試電流精度 | ±5% |
| 測量時間 | 3690: 快速、10s、20s、30s、40s、50s、60s 3690C:快速、1s～60s（自定義） |
| 測量次數 | ＞500次（100A 快速模式） |
| 溢出顯示 | 超量程溢出功能：儀表顯示超量程，請檢查接線 |
| 電池電量指示 | 實時顯示當前電池電量 |
| 數據存儲 | 1000組(掉電或更換電池不會丟失數據) |
| 數據保持 | 每次測試完后自動保持顯示所測結果 |
| 自動關機 | 無操作15分鐘后自動關機 |
| 測 試 線 | 紅黑各1條 |

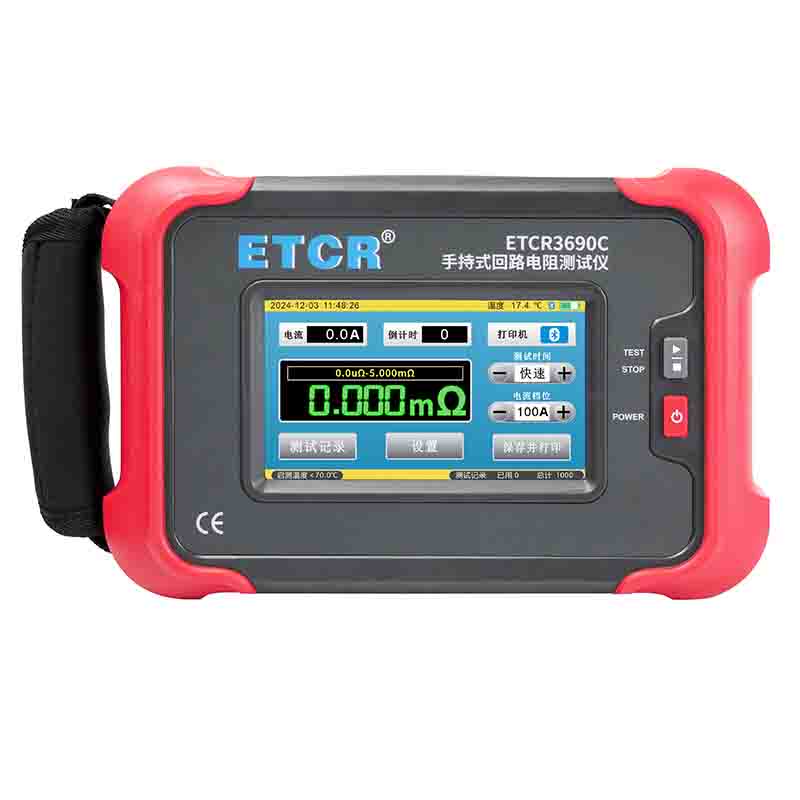

| 顯示模式 | 5寸真彩液晶觸摸屏，分辨率480×854 |
| 主機尺寸 | 263mm×152mm×74mm |
| 質 量 | 主機：約1860g(含電池)； 測試線：約1820g； 3690總質量:約5.74kg(含附件) 3690C總質量:約6.07kg(含附件) |
| 工作溫濕度 | -10℃～40℃；80%RH以下 |
| 存放溫濕度 | -10℃～60℃；70%RH以下 |
| 藍牙通訊 | 有，可與移動終端通訊 |
| 外置打印機 | 配置藍牙熱敏打印機，鋰電池7.4V 1200mAh供電 |
| USB接口 | 具有USB接口，上位機軟件，存儲數據可以上傳電腦 |
| 耐 壓 | AC 3700V/rms(外殼與螺釘之間) |
| 適合安規 | IEC61010-1、CAT Ⅲ 600V、污染等級2、JJG724-1991《直流數字式歐姆表檢定規程》、JJG166-1993《直流電阻器檢定規程》、《DL/T967-2005回路電阻測試儀與直流電阻快速測試儀檢定規程》、《JJG 1052-2009 回路電阻測試儀、直阻儀檢定規程》、《DL/T845.4-2004電阻測量裝置通用技術條件第4部分：回路電阻測試儀》 |
型號對比
| 產品圖片 | 產品型號名稱 | 電阻量程 | 測試電流檔位 | 測試時間 | 存儲功能 |

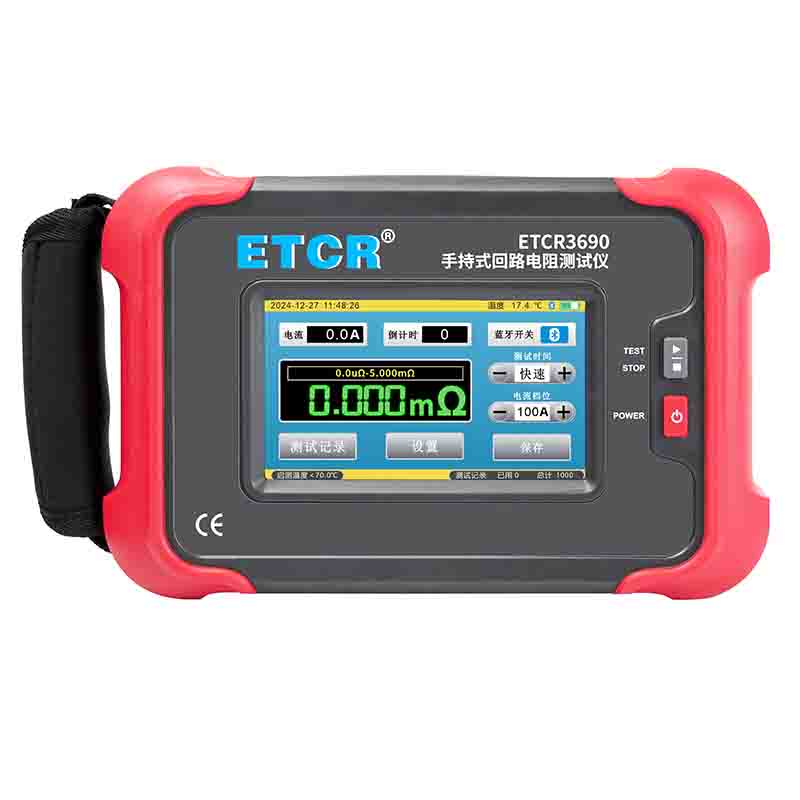

| ETCR3690手持式回路電阻測試儀 | 0.0uΩ～10.000mΩ | 50A、100A（2檔） | 快速、10s、20s、30s、40s、50s、60s | 1000組 |
| ETCR3690C手持式回路電阻測試儀 | 0.0uΩ～80.000mΩ | 10A、20A、30A、40A、50A、60A、70A、80A、90A、100A（10檔） | 快速、1s～60s（可自定義） | 1000組 |
