產品系列 : 高壓近電防觸碰預警裝置
為電力作業車輛提供一款智能化高壓近電報警裝置。
報警電壓范圍：1kV～500kV
驗電方式：非接觸式
無線通訊距離：200m
防護等級：IP54
邊界報警功能
聲光報警功能
藍牙通訊
產品簡介
ETCR1900高壓近電防觸碰智能預警裝置又稱吊機近電報警器、吊機防觸碰預警裝置、吊車高壓防觸碰預警器，在作業車輛靠近高壓輸電線一定距離時，裝置發出報警信號，提醒作業人員設備已接近高壓電，注意危險，避免作業車輛的吊臂觸碰高壓輸電線，保護作業人員及電力設施的安全。裝置操作簡單、安裝簡單快捷，為在高壓線路環境下作業人員提供了一款安全、實用、便捷的高壓預警設備。

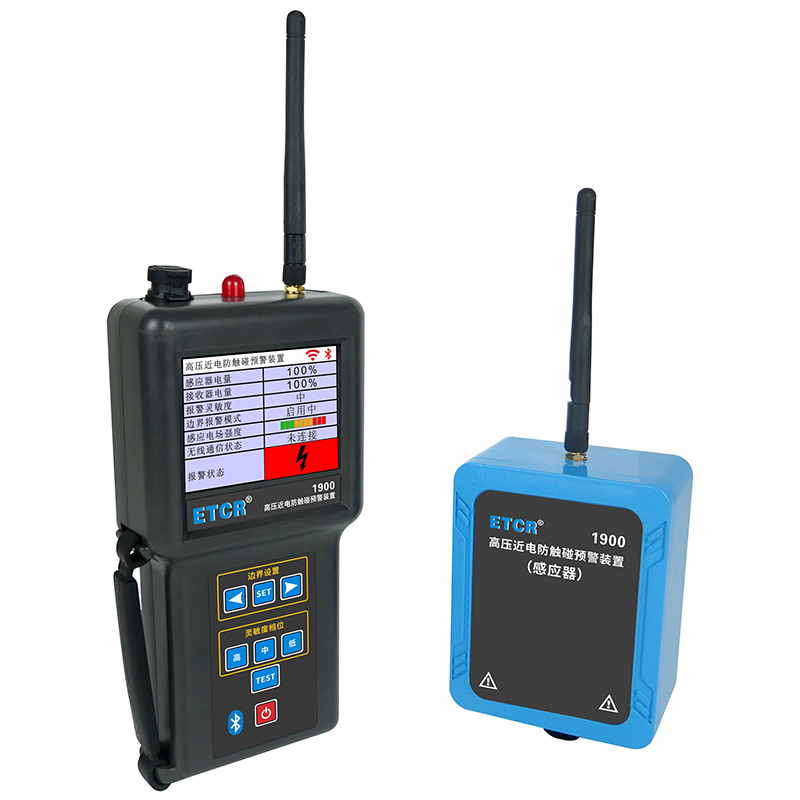

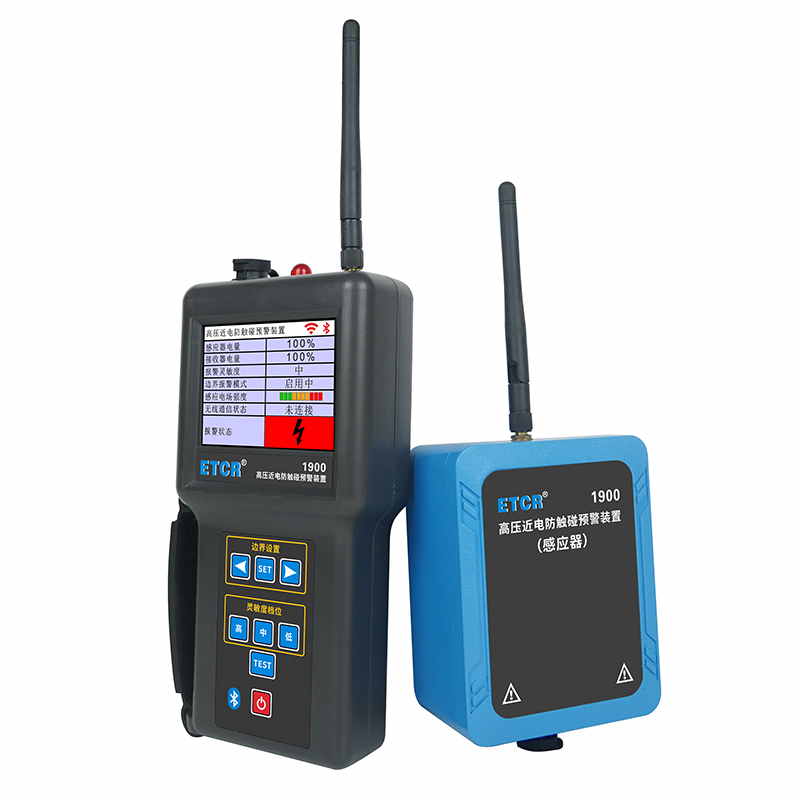

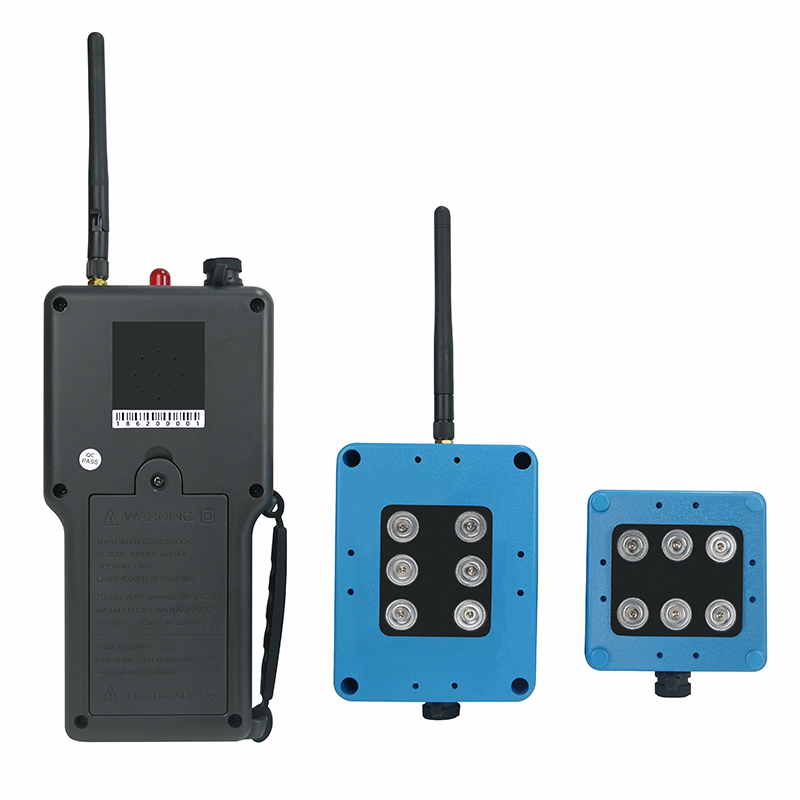

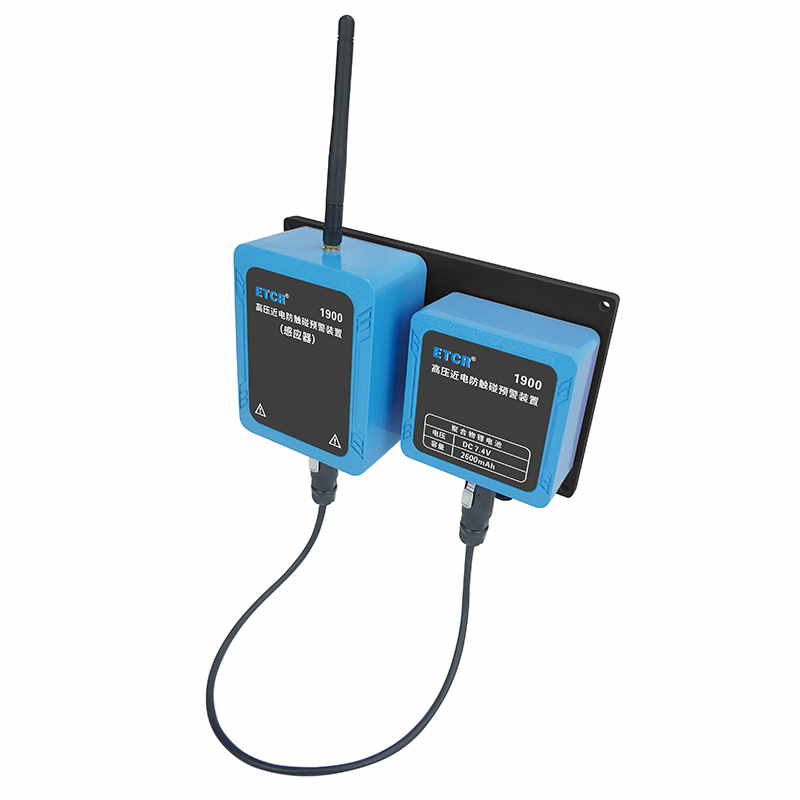

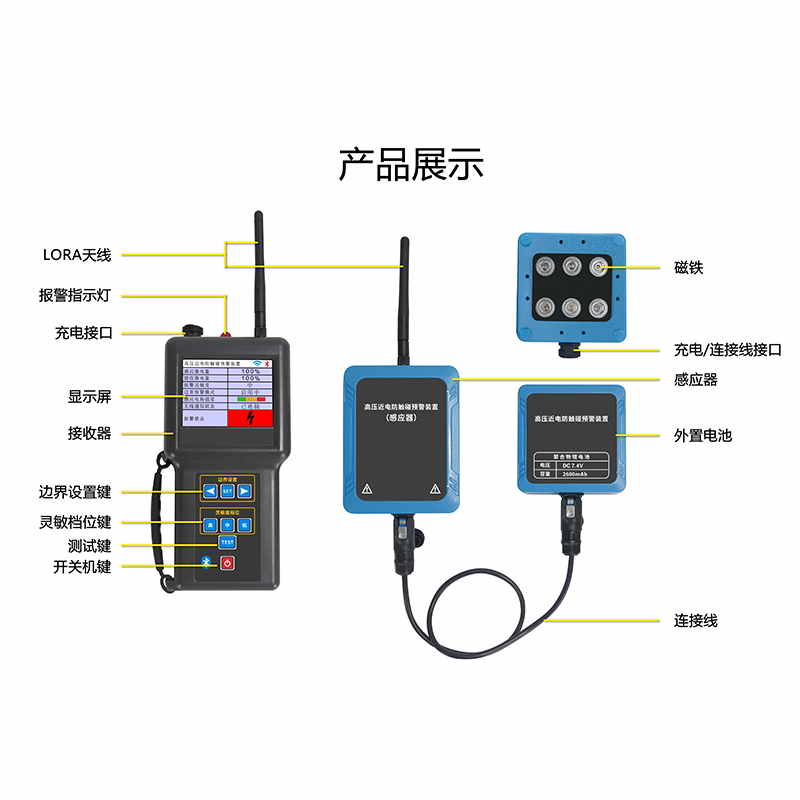

ETCR1900高壓近電防觸碰智能預警裝置由感應器、外置電池、接收器、藍牙APP組成。感應器采用非接觸感應技術用于監測高壓電場，接收器接受感應器發送的監測信號，當電場強度達到設定的報警值時，觸發報警功能發出聲光報警及語音報警。感應器與接收器采用無線通訊，傳輸距離200米。裝置具有報警靈敏度調節和邊界報警功能，用戶可在接收器設置報警靈敏度或自設定報警距離，以適應復雜電場的環境。接收器具有485接口及藍牙功能，便于用戶二次開發。移動終端安裝APP后，可查看報警信號或設置報警參數。
產品特點
1、全方位驗電功能：感應器采用平面天線，360°全方位檢測環境空中電場，無驗電死角。
2、驗電電壓范圍：1kV～500kV，用戶無需選擇電壓等級檔位，避免誤操作帶來的安全隱患。
3、靈敏度選擇功能：接收器有高、中、低3個微調檔位，用戶可選擇報警靈敏度，靈敏度越高，報警距離也越遠，以滿足用戶在復雜電場環境的應用。
4、邊界報警功能：邊界報警為用戶在標準設定距離無法滿足需求時，可自行設定報警距離，以滿足用戶在特殊場合的特殊需求。
5、聲光報警功能：觸發報警功能時，接收器報警指示燈連續閃爍，蜂鳴器發出“嗶-嗶-嗶”，揚聲器播報語音提示”有電危險，請勿靠近”。
6、電池電量提醒功能：感應器及接收器電池電量低于6.7V時，接收器發出語音提示“感應器/接收器電池電量不足”，提醒盡快更換電池或充電。
7、無線通訊中斷提醒功能：感應器與接收器間無線通訊中斷時，接收器發出語音提示“無線通訊中斷”，提醒用戶檢查天線，確保驗電報警的可靠性。
8、藍牙通訊：支持安卓系統。手機安裝APP后，可查看報警信號或設置報警靈敏度。
技術參數
1、電壓等級與報警距離（安全距離依據“GB 26860-2011 電力安全工作規程-發電廠和變電站電氣部分”及“GB 26859-2011電力安全工作規程-電力線路部分”）
| 電壓等級kV | 10 | 20、35 | 66、110 | 220 | 330 | 500 | 750 |
| 帶電線路桿塔安全距離m | 0.7 | 1.0 | 1.5 | 3.0 | 4.0 | 5.0 | 8.0 |
| 起重機吊臂與架空線路安全距離m | 3.0 | 4.0 | 5.0 | 6.0 | 7.0 | 8.5 |
2、一般規格
| 規格名稱 | 規格參數 |
| 電源 | 感應器：DC 7.4 2000mAh；接收器：DC 7.4 2000mAh |
| 接收器液晶屏 | 3.5寸真彩屏；顯示域：71mm×53mm |
| 無線傳輸方式 | 230Mhz |
| 無線傳輸距離 | 200m（在空曠環境下） |
| 驗電電壓等級 | 1kV～500kV |
| 驗電方式 | 非接觸式，全方位驗電 |
| 報警距離誤差 | ±20cm |
| 儀表尺寸 | 接收器：198mm×108mm×45mm |
| 感應器：126mm×92mm×62mm | |
| 外置電池：98mm×85mm×46mm | |
| 儀表質量 | 接收器：約404g；感應器：約234g；外置電池：約186g |
| 總質量：約3.8kg（含附件） | |
| 自檢功能 | 按下“TEST”鍵，裝置進行自檢，自檢完成報警燈閃爍2下，蜂鳴器響2下 |
| 報警靈敏度 | 高、中、低3檔選擇 |
| 邊界報警 | 按下“邊界報警”按鍵，自設定報警距離。 |
| 驗電報警方式 | 報警指示燈：連續閃爍 |
| 蜂鳴器：“嗶-嗶-嗶”，音量大于95dB | |
| 揚聲器：”有電危險，請勿靠近” | |
| 電池電量提醒 | 感應器及接收器電池電壓低于6.7V，發出語音提示：“電池電量不足”，通知用戶更換電池或及時充電。 |
| 通訊中斷提醒 | 感應器與接收器間無線通訊中斷時，接收器發出語音提示“無線通訊中斷”，提醒用戶檢查天線。 |
| 工作時間 | 手持接收器：12小時 |
| 感應器：48小時（1個外置電池） | |
| 感應器及外置電池防護等級 | IP65 |
| 485通訊 | 有，支持MODBUS協議 |
| 藍牙通訊 | 有，支持安卓系統 |
| 工作溫濕度 | 感應器-40℃～65℃； 接收器-20℃～55℃；80%rh以下 |
| 適合安規 | GB26860-2011電力安全工作規程-發電廠和變電站電氣部分；GB26859-2011 電力安全工作規程-電力線路部分 |
